產品介紹 / 水冷式平面鋼板研磨機





水冷式平面鋼板研磨機

單頭研磨系列

TS-25 (寬度:600mm)
TS-37 (寬度:900mm)

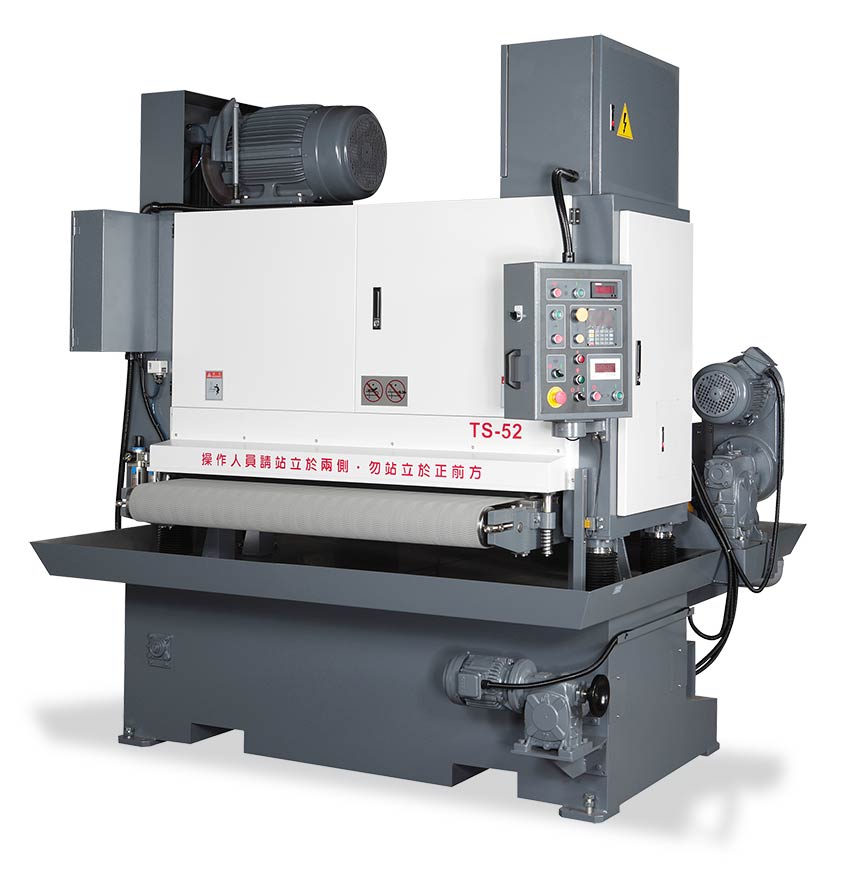

TS-52 (寬度:1300mm)

雙頭研磨系列

TS-252 (寬度:600mm)
TS-372 (寬度:900mm)

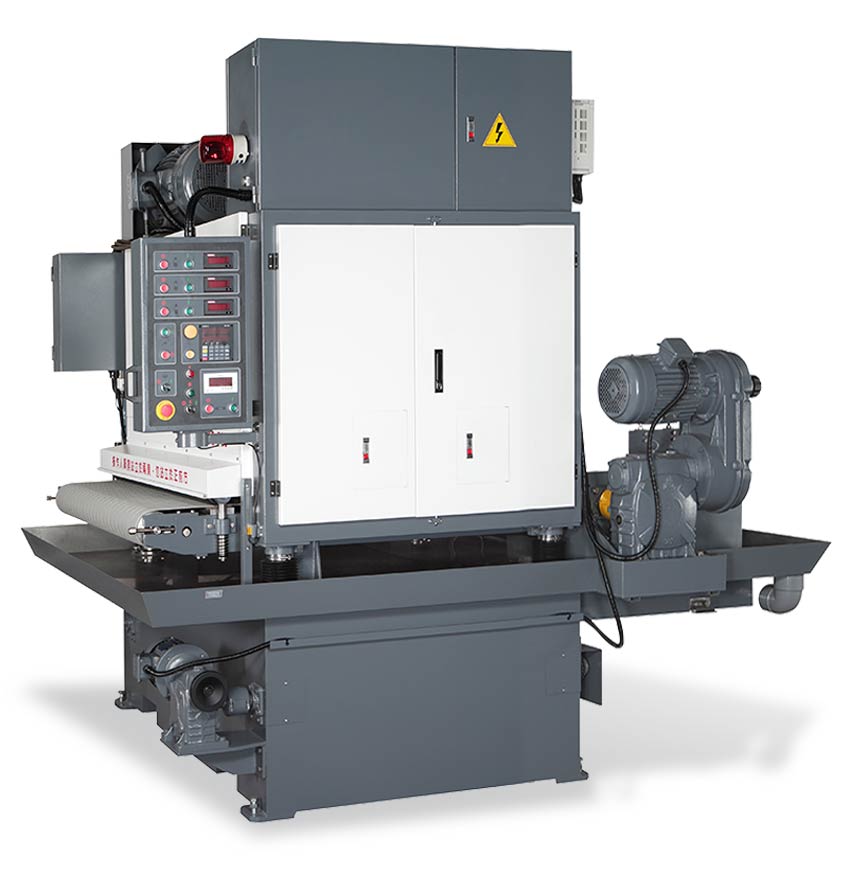

TS-522 (寬度:1300mm)

三研磨頭系列

TS-253 (寬度:600mm)
TS-372 (寬度:900mm)

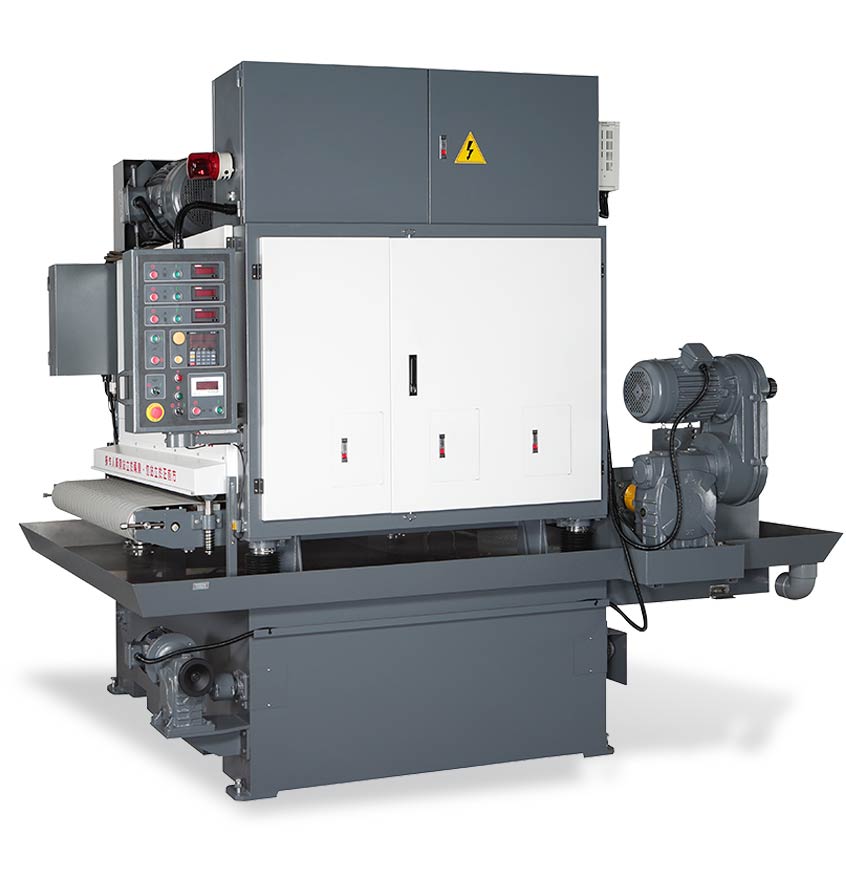

TS-523 (寬度:1300mm)

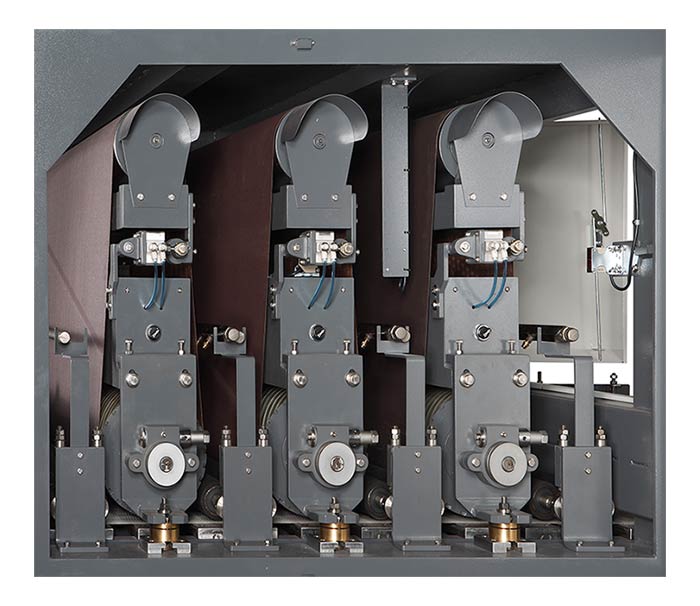

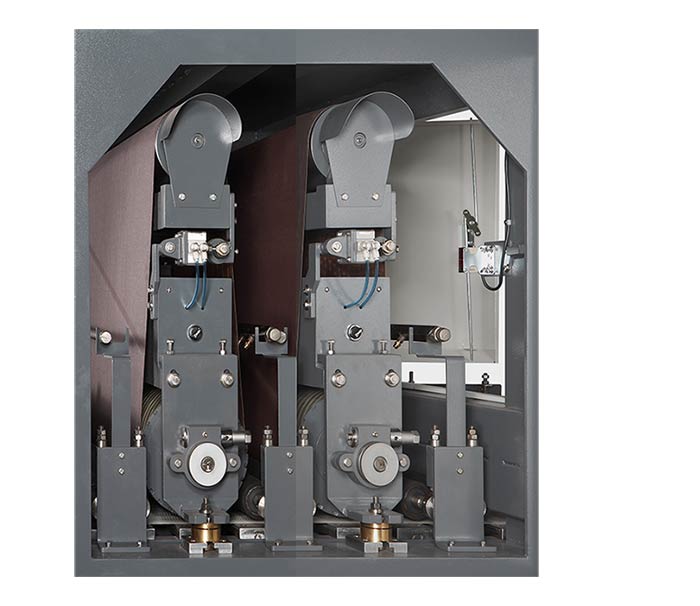

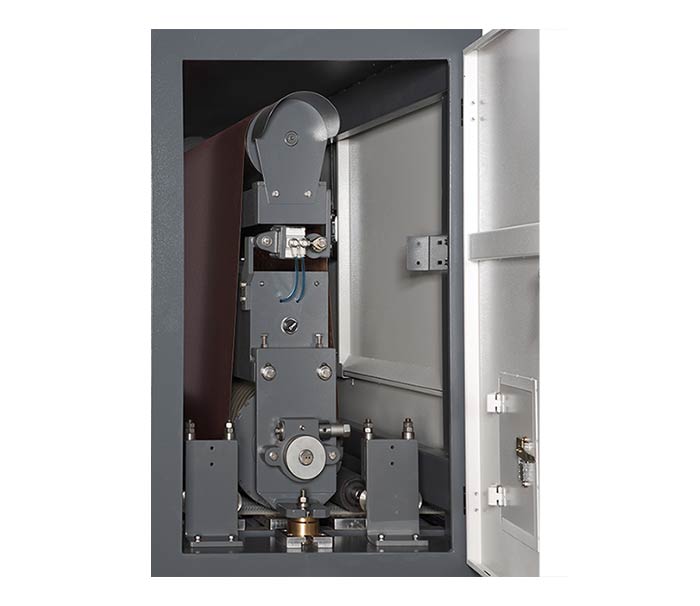

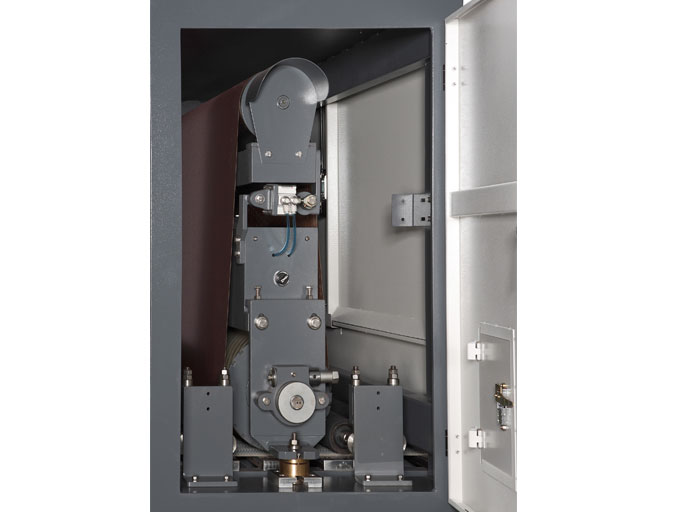

研磨頭構造

  • 砂帶擺動採用氣壓缸驅動
  • 砂帶擺動軌跡採電眼控制
  • 當砂帶偏出正常軌跡時,自動停機
  • 帶斷裂時,自動停機

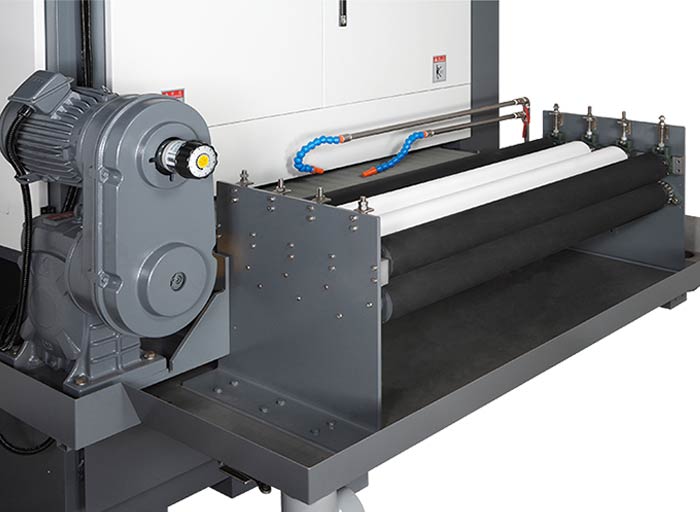

送料無段變速

本機之送料速度採用皮帶式無段變速機構。速度範圍3.5-9 M/min,適合各種材質鋼板之研磨。


吸水裝置
(TS-25、TS-37系列為選購配備)

輸送帶支出料端裝有2支沖屑水管,以及吸水輪,鋼板研磨後,可將表面之切屑沖洗乾淨,再以吸水輪將鋼板表面水分吸乾。

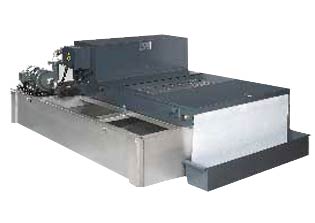

磁鐵式水箱

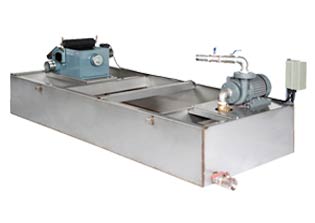

紙袋式水箱

冷卻冰箱

  • 可依工件特性選擇磁鐵式過濾機或紙袋式過濾機。
  • 冷卻水箱用強力抽水泵浦,提供足夠的冷卻水量,確保最佳研磨效果,並延長砂帶使用壽命。

操作面板





研磨頭電動升降

  • 研磨頭升降採用馬達驅動搭配磁性光學尺做數字顯示,提供研磨頭定位調整知方便性。
  • 馬達軸附有升降微調首輪,可精密調整研磨頭高低位置。
